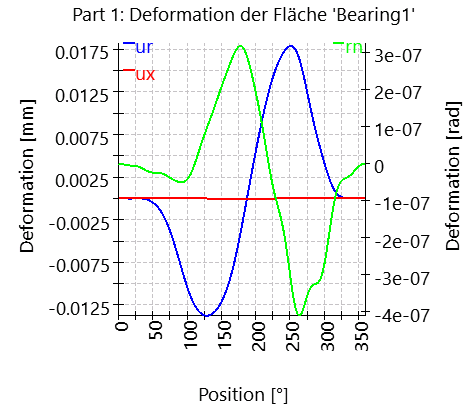

Die Verformung von elastischen Lagerflächen kann in einem Diagramm dargestellt werden. Die radiale und axiale Verformung und der Kippwinkel werden über die Winkellage in einem lokalen Koordinatensystem für die Fläche dargestellt. In diesem Diagramm sind die Starrkörperverschiebungen enthalten, während sie in dem in der Lagerberechnung vorhandenen Verformungsdiagramm abgezogen werden.
