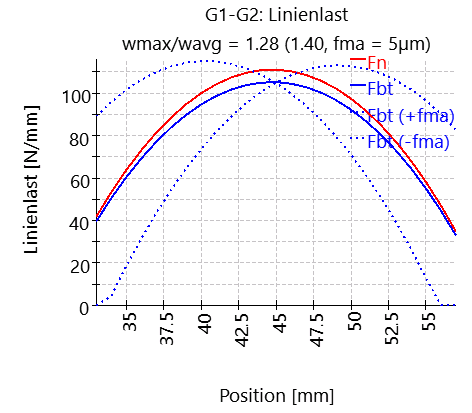

Die Linienlast eines Zahnradpaars kann in einem Diagramm dargestellt werden. Für dieses Diagramm sollten entweder die Zahnräder als Steifigkeit unter Einstellungen betrachtet werden oder der Wellendurchmesser muss groß genug sein, um die Steifigkeit des Zahnradkörpers zu berücksichtigen. Dieses Diagramm ist auch für alle Lastkollektiv-Ergebnisse in einem einzigen Diagramm verfügbar. Damit kann der ungünstigste Fall innerhalb eines Lastkollektivs schnell überprüft werden.
Wird in den Grafikoptionen ein Verzahnungsabweichung 'fma' definiert, wird die Linienlast auch für diese Variationen unter der Annahme konstanter Zahnradbelastung und Kippwinkel ausgewertet.
